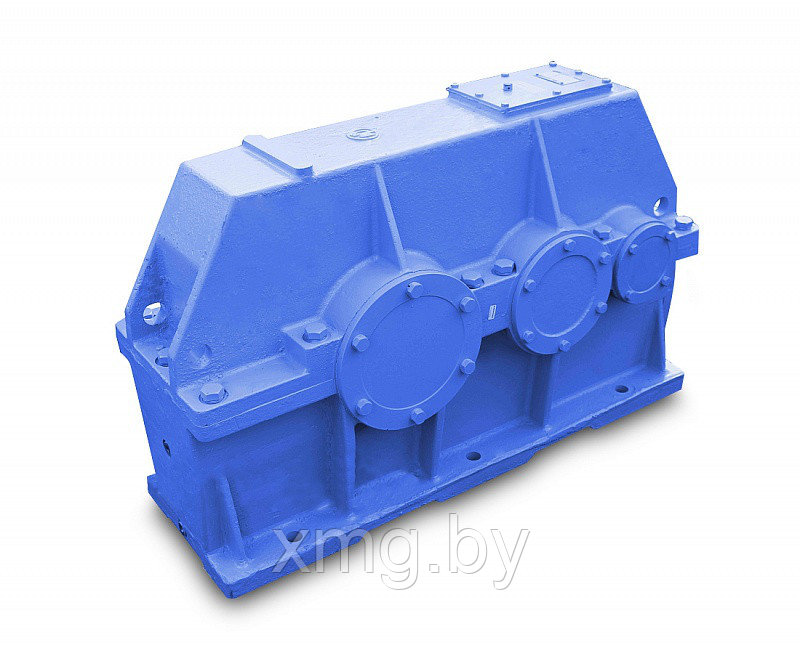

Редуктор Ц2Н-500

Редуктор Ц2Н-500

Редукторы цилиндрические двухступенчатые, горизонтальные с
передачами Новикова моделей Ц2у-315Н, Ц2У-355Н, Ц2У-400Н, Ц2Н-450,
Ц2Н-500 предназначены для использования в приводах различных машин
и механизмов и эксплуатации в макроклиматических районах с
умеренным климатом ( климатическое испол нение У, категории
размещения 1 –
3), умеренным и холодным климатом ( климатическое
исполнение УХЛ. Категория размещения 4), сухим и влажным
тропическим климатом ( климатическое исполнение Т, категории
размещения 1 –
3) и во всех макроклиматических районах на суше, кроме
макроклиматического района с очень холодным климатом
( климатическое исполнение О, категория размещения 4) по ГОСТ 15150-
69.
Редукторы допускают применение в следующих условиях:
-
нагрузка постоянная и переменная по величине ( в пределах
допускаемого крутящего момента) и направлению;
-
работа постоянная и с периодическими остановками;
-
вращение валов в любую сторону без предпочтительности.
Конструкция редукторов допускает установку их только в
горизонтальном положении, опорной плоскостью вниз.
Пример условного обозначения редуктора цилиндрического ( Ц),
двухступенчатого ( 2), узкого (У), горизонтального с межосевым
расстоянием тихоходной ступени 315мм, с передачами Новикова ( Н),
номинальным передаточным числом 25, вариантом сборки 12,
климатическим исполнением У и категорией размещения 3: редуктор
Ц2У-315Н-25-12-У3.
То же с концом тихоходного вала под зубчатую муфту ( М) : редуктор
Ц2У-315Н-25-12М-У3.
