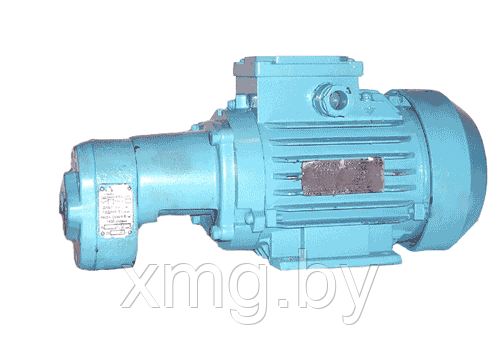

Агрегат шестеренный с двигателем БГ11-22

Агрегат шестеренный с двигателем БГ11-22

  • В наличии
  • Оптом и в розницу

Цену уточняйте

+375 (17) 542-27-27
  • +375 (29) 660-77-27
  • +375 (29) 147-27-27
  • +375 (17) 231-17-71
    Тел/факс

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Описание

Назначение

Насосы шестеренные и насосные агрегаты предназначены для нагнетания потока минерального масла кинематической вязкостью от 17 до 400 мм2/с при его температуре от +10 до +55оС в смазочные системы станков и других стационарных машин в условиях умеренного и холодного климата с категорией размещения 4.1 по ГОСТ 15150-69.

Основные характеристики

Обозначения насосов соответствуют Классификатору машиностроения.

Обозначение Номинальная подача, л/мин Давление на выходе Ном./Макс, МПа Давление на входе, МПа Частота вращения Ном./Макс., об/мин Мощность двигателя, кВт / Марка Масса, кг
Насосы шестеренные
Г11-22А 12,3 2,5 / 3,0 0,02 1450 / 1800   5,6
Г11-22 18   5,6
Г11-23А 26   8,2
Г11-23 38   8,2
Г11-24А 51,5   11
Г11-24 73   11
Г11-25А 105   16
Г11-25 133   16
Агрегаты шестеренные с двигателем
БГ11-22А 12,3 2,5 / 3,0 0,02 1450 / 1800 1,1 / АИР80А4 25
БГ11-22 18 1,5 / АИР80В4 27
БГ11-23А 26 2,2 / АИР90L4 45
БГ11-23 38 3,0 / АИР100S4 45
БГ11-24А 51,5 3,0 / АИР100S4 60
БГ11-24 73 4,0 / АИР100L4 66
БГ11-25А 105 5,5 / АИР112M4 89
БГ11-25 133 7,5 / АИР132S4
АE132S4
4АM132S4
113



Г11


БГ11
Насосы шестеренчатые Г11-2 и БГ11-2 (ГОСТ 15107-79)
Обозначение Номинальная подача, л/мин Коэффициент подачи, % Номинальное давление на выходе, МПа Приводная мощность, кВт Масса, кг
Насосы шестеренные
Г11-11А 5 74 0,5 0,14 2,2
Г11-11 8 76 0,5 0,21 2,2
АГ11-11А 5 74 0,5 0,14 2,2
АГ11-11 8 76 0,5 0,21 2,2
ДБГ11-11А 5 74 0,5 0,25 3,5
ДБГ11-11 8 76 0,5 0,25 3,5
ДБГ11-22А 12 76 2,5 0,9 24
ДБГ11-22 18 78 2,5 1,5 24
ДБГ11-23А 26 80 2,5 1,7 36
ДБГ11-23 38 82 2,5 2,3 36
ДБГ11-24А 51,5 89 2,5 3,0 33
ДБГ11-24 73 90 2,5 4,0 34
ДБГ11-25А 105 91 2,5 5,5 47
ДБГ11-25 133 92 2,5 7,5 47
Агрегаты шестеренные с двигателем Двигатель
БГ11-11А 5 74 0,5 АИР63А4 12,5
БГ11-11 8 76 0,5 АИР63А4 12,5
ВГ11-11А 5 74 0,5 АИР63А4 12,5
ВГ11-11 8 76 0,5 АИР63А4 12,5



Схема действия шестеренного насоса

Схема действия шестеренного насоса





     Схема действия шестеренного насоса показана на рисунке. Основными деталями являются зубчатые колеса 1 и 4, расположенные в расточках корпуса 3. При вращении колес в направлении, указанном стрелкой, масло из бака засасывается в камеру 5, где зубья выходят из зацепления, создавая вакуум, далее во впадинах между зубьями оно переносится в камеру 2, откуда под давлением рн вытесняется в напорную линию зубьями, входящими в зацепление. Как видим, шестеренные насосы отличаются простотой конструкции, компактностью и малым количеством подвижных деталей. К преимуществам этих машин следует отнести также надежность в работе.



Конструкция шестеренного насоса Г11-2

Конструкция шестеренного насоса Г11-2





     Конструкция насоса Г11-2 показана на рисунке. В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8. Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы) удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17. В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8. В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 - канавки 4, служащие для отвода утечек масла во всасывающую линию.
     При вращении зубчатых колес увеличивается объём камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией. В зоне рабочей камеры 7 зубья колес входят в зацепление, вытесняя масло из междузубовых впадин в линию нагнетания через отверстие 14. Для исключения запирания масла в замкнутых пространствах междузубовых впадин на торцовых поверхностях втулок 8 со стороны рабочей камеры 7 выполнены разгрузочные канавки 6. Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой в корпусе, а рабочая камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.
     Насосы БГ11-2 комплектуются приводным электродвигателем.
