Цену уточняйте
NMRV - Размеры: 025-030-040-050-130-150.
NMRVpower – Размеры: 063-075-090-110.
Варианты исполнения: для соединения с фланцем двигателя, с входным приводным валом, с ограничителем крутящего момента.
Мощность: до 18.5 кВт.
Корпус современной концепции с универсальным креплением, выполненный из литого алюминиевого сплава (до 110 г) или серого чугуна G200 (130 и 150 г).
Коэффициент редукции: от 5 до 100.
Макс. крутящий момент 1550 Нм, макс. допустимая радиальная нагрузка 18 000 Н.
Алюминиевые узлы поставляются с маслом на синтетической основе, что позволяет монтировать их во всех положения, не изменяя количество смазки.
Червяк из цементированной/закаленной стали, червячное колесо из бронзы Cu Sn12 Ni2 (UNI7013-10).
Отшлифованный профиль червяка ZI (UNI4760).
Максимальная нагрузка проверена в соответствии с нормативами ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281.
Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010.
В распоряжении варианты с цилиндрической предступенью редукции HA31 для NMRV040/NMRV050, HW 030/040 для линейки NMRV-P.
В распоряжении имеются червячные редукторы различной конфигурации: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower.
Дополнительные варианты: защитная крышка, реактивная штанга, выходной фланец, комплект вала медленного вращения, ограничитель крутящего момента, уплотнительные кольца из viton, усиленные выходы, смазки для высоко- и низкотемпературных режимов работы и для использования в пищевой промышленности, заливная/сливная/контрольная пробки, пробка-отдушина.
| Мотор-редуктор NMRV 090 | ||||||
|---|---|---|---|---|---|---|
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
| 0,37 | 11.3 | 185 | 1.7 | 80 | 80A6 | 7859 |
| 9.0 | 212 | 1.3 | 100 | 8180 | ||
| 0,55 | ||||||
| 17.5 | 189 | 1.5 | 80 | 80A4 | 6783 | |
| 14.0 | 221 | 1.2 | 100 | 7306 | ||
| 18.0 | 198 | 2.0 | 50 | 80B6 | 6719 | |
| 15.0 | 224 | 1.6 | 60 | 7140 | ||
| 11.3 | 275 | 1.1 | 80 | 7859 | ||
| 9.0 | 315 | 0.9 | 100 | 8180 | ||
| 0,75 | 35.0 | 141 | 1.6 | 80 | 80A2 | 5383 |
| 28.0 | 166 | 1.2 | 100 | 5799 | ||
| 28.0 | 184 | 1.8 | 50 | 80B4 | 5799 | |
| 23.3 | 212 | 1.5 | 60 | 6163 | ||
| 17.5 | 258 | 1.1 | 80 | 6783 | ||
| 14.0 | 302 | 0.9 | 100 | 7306 | ||
| 30.0 | 179 | 2.6 | 30 | 90S6 | 5667 | |
| 22.5 | 226 | 1.8 | 40 | 6238 | ||
| 18.0 | 271 | 1.4 | 50 | 6719 | ||
| 15.0 | 306 | 1.1 | 60 | 7140 | ||
| 1,1 | 35.0 | 207 | 1.1 | 80 | 80B2 | 5383 |
| 28.0 | 244 | 0.8 | 100 | 5799 | ||
| 36.0 | 231 | 1.6 | 25 | 90L6 | 5333 | |
| 30.0 | 263 | 1.8 | 30 | 5667 | ||
| 22.5 | 331 | 1.2 | 40 | 6238 | ||
| 18.0 | 397 | 1.0 | 50 | 6719 | ||
| 15.0 | 448 | 0.8 | 60 | 7140 | ||
| 35.0 | 225 | 1.6 | 40 | 90S4 | 5383 | |
| 28.0 | 270 | 1.3 | 50 | 5799 | ||
| 23.3 | 311 | 1.0 | 60 | 6163 | ||
| 1,5 | 90.0 | 138 | 2.7 | 10 | 100L6 | 3929 |
| 60.0 | 201 | 2.1 | 15 | 4498 | ||
| 45.0 | 258 | 1.5 | 20 | 4951 | ||
| 36.0 | 314 | 1.2 | 25 | 5333 | ||
| 30.0 | 358 | 1.3 | 30 | 5667 | ||
| 70.0 | 172 | 2.1 | 20 | 90L4 | 4273 | |
| 56.0 | 210 | 1.6 | 25 | 4603 | ||
| 46.7 | 239 | 1.7 | 30 | 4891 | ||
| 35.0 | 307 | 1.2 | 40 | 5383 | ||
| 28.0 | 368 | 0.9 | 50 | 5799 | ||
| 23.3 | 424 | 0.8 | 60 | 6163 | ||
| 56.0 | 194 | 1.4 | 50 | 90S2 | 4603 | |
| 46.7 | 227 | 1.1 | 60 | 4891 | ||
| 2,2 | 186.7 | 101 | 2.9 | 7.5 | 100LA4 | 3081 |
| 140.0 | 134 | 2.3 | 10 | 3391 | ||
| 93.3 | 194 | 1.9 | 15 | 3882 | ||
| 70.0 | 252 | 1.4 | 20 | 4273 | ||
| 56.0 | 308 | 1.1 | 25 | 4603 | ||
| 46.7 | 351 | 1.2 | 30 | 4891 | ||
| 120.0 | 156 | 2.2 | 7.5 | 112М6 | 3570 | |
| 90.0 | 203 | 1.8 | 10 | 3929 | ||
| 60.0 | 294 | 1.4 | 15 | 4498 | ||
| 45.0 | 378 | 1.0 | 20 | 4951 | ||
| 140.0 | 131 | 2.0 | 20 | 90L2 | 3391 | |
| 112.0 | 159 | 1.6 | 25 | 3653 | ||
| 93.3 | 185 | 1.7 | 30 | 3882 | ||
| 70.0 | 237 | 1.2 | 40 | 4273 | ||
| 56.0 | 285 | 0.9 | 50 | 4603 | ||
| 3 | 373.3 | 71 | 3.0 | 7.5 | 100LA2 | 2446 |
| 280.0 | 92 | 2.6 | 10 | 2692 | ||
| 186.7 | 138 | 2.1 | 7.5 | 100LB4 | 3081 | |
| 140.0 | 182 | 1.7 | 10 | 3391 | ||
| 93.3 | 264 | 1.4 | 15 | 3882 | ||
| 70.0 | 344 | 1.0 | 20 | 4273 | ||
| 56.0 | 420 | 0.8 | 25 | 4603 | ||
| 46.7 | 479 | 0.9 | 30 | 4891 | ||
| 4 | 373.3 | 94 | 2.2 | 7.5 | 112M2 | 2446 |
| 280.0 | 123 | 1.9 | 10 | 2692 | ||
| 186.7 | 184 | 1.6 | 7.5 | 112M4 | 3081 | |
| 140.0 | 243 | 1.3 | 10 | 3391 | ||
| 93.3 | 352 | 1.0 | 15 | 3882 | ||
| 70.0 | 458 | 0.8 | 20 | 4273 | ||
| Основные | |
|---|---|
| Производитель | Motovario |
| Страна производитель | Италия |
| Тип редуктора | Червячный |
| Состояние | Новое |
| Тип | Мотор-редуктор |
| Тип корпуса | Литой |
| Максимальный крутящий момент | 479 Нм |
| Минимальная мощность присоединяющегося электродвигателя | 0.37 кВт |
| Максимальная мощность присоединяющегося электродвигателя | 4 кВт |

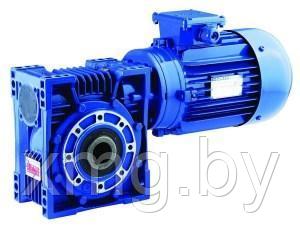

Мотор-редуктор червячный NMRW 090
