Цену уточняйте
NMRV - Размеры: 025-030-040-050-130-150.
NMRVpower – Размеры: 063-075-090-110.
Варианты исполнения: для соединения с фланцем двигателя, с входным приводным валом, с ограничителем крутящего момента.
Мощность: до 18.5 кВт.
Корпус современной концепции с универсальным креплением, выполненный из литого алюминиевого сплава (до 110 г) или серого чугуна G200 (130 и 150 г).
Коэффициент редукции: от 5 до 100.
Макс. крутящий момент 1550 Нм, макс. допустимая радиальная нагрузка 18 000 Н.
Алюминиевые узлы поставляются с маслом на синтетической основе, что позволяет монтировать их во всех положения, не изменяя количество смазки.
Червяк из цементированной/закаленной стали, червячное колесо из бронзы Cu Sn12 Ni2 (UNI7013-10).
Отшлифованный профиль червяка ZI (UNI4760).
Максимальная нагрузка проверена в соответствии с нормативами ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281.
Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010.
В распоряжении варианты с цилиндрической предступенью редукции HA31 для NMRV040/NMRV050, HW 030/040 для линейки NMRV-P.
В распоряжении имеются червячные редукторы различной конфигурации: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower.
Дополнительные варианты: защитная крышка, реактивная штанга, выходной фланец, комплект вала медленного вращения, ограничитель крутящего момента, уплотнительные кольца из viton, усиленные выходы, смазки для высоко- и низкотемпературных режимов работы и для использования в пищевой промышленности, заливная/сливная/контрольная пробки, пробка-отдушина.
Технические характеристики
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,06 | 18.0 | 18 | 2.3 | 50 | 63А6 | 2868 |
| 15.0 | 21 | 1.9 | 60 | 3047 | ||
| 11.3 | 24 | 1.4 | 80 | 3354 | ||
| 9.0 | 27 | 1.2 | 100 | 3490 | ||
| 0,09 | 28.0 | 19 | 2.0 | 50 | 56B4 | 2475 |
| 23.3 | 21 | 1.7 | 60 | 2630 | ||
| 17.5 | 26 | 1.3 | 80 | 2895 | ||
| 14.0 | 29 | 1.0 | 100 | 3118 | ||
| 30.0 | 19 | 2.6 | 30 | 63B6 | 2419 | |
| 22.5 | 24 | 1.9 | 40 | 2662 | ||
| 18.0 | 27 | 1.5 | 50 | 2868 | ||
| 15.0 | 31 | 1.3 | 60 | 3047 | ||
| 11.3 | 37 | 1.0 | 80 | 3354 | ||
| 9.0 | 41 | 0.8 | 100 | 3490 | ||
| 0,12 | 46.7 | 17 | 2.6 | 30 | 63A4 | 2087 |
| 35.0 | 21 | 1.9 | 40 | 2298 | ||
| 28.0 | 25 | 1.5 | 50 | 2475 | ||
| 23.3 | 28 | 1.3 | 60 | 2630 | ||
| 17.5 | 34 | 1.0 | 80 | 2895 | ||
| 14.0 | 38 | 0.8 | 100 | 3118 | ||
| 30.0 | 25 | 1.9 | 30 | 63C6 | 2419 | |
| 22.5 | 32 | 1.4 | 40 | 2662 | ||
| 18.0 | 36 | 1.2 | 50 | 2868 | ||
| 15.0 | 41 | 0.9 | 60 | 3047 | ||
| 0,18 | 93.3 | 14 | 2.4 | 30 | 63A2 | 1657 |
| 70.0 | 18 | 1.8 | 40 | 1824 | ||
| 56.0 | 21 | 1.4 | 50 | 1964 | ||
| 70.0 | 19 | 2.0 | 20 | 63B4 | 1824 | |
| 56.0 | 23 | 1.7 | 25 | 1964 | ||
| 46.7 | 26 | 1.7 | 30 | 2087 | ||
| 35.0 | 32 | 1.3 | 40 | 2298 | ||
| 28.0 | 38 | 1.0 | 50 | 2475 | ||
| 23.3 | 43 | 0.8 | 60 | 2630 | ||
| 45.0 | 29 | 1.5 | 20 | 71A6 | 2113 | |
| 36.0 | 34 | 1.3 | 25 | 2276 | ||
| 30.0 | 38 | 1.3 | 30 | 2419 | ||
| 22.5 | 47 | 1.0 | 40 | 2662 | ||
| 0,25 | 280.0 | 8 | 4.5 | 5 | 71A4 | 1149 |
| 186.7 | 11 | 3.6 | 7.5 | 1315 | ||
| 140.0 | 14 | 2.8 | 10 | 1447 | ||
| 93.3 | 21 | 1.9 | 15 | 1657 | ||
| 70.0 | 27 | 1.5 | 20 | 1824 | ||
| 56.0 | 32 | 1.2 | 25 | 1964 | ||
| 46.7 | 36 | 1.3 | 30 | 2087 | ||
| 35.0 | 44 | 0.9 | 40 | 2298 | ||
| 180.0 | 12 | 3.5 | 5 | 71B6 | 1331 | |
| 120.0 | 17 | 2.6 | 7.5 | 1524 | ||
| 90.0 | 22 | 2.0 | 10 | 1677 | ||
| 60.0 | 31 | 1.4 | 15 | 1920 | ||
| 45.0 | 40 | 1.1 | 20 | 2113 | ||
| 36.0 | 48 | 0.9 | 25 | 2276 | ||
| 30.0 | 53 | 0.9 | 30 | 2419 | ||
| 0,37 | 560.0 | 5.7 | 4.2 | 5 | 71A2 | 912 |
| 373.3 | 8.4 | 3.3 | 7.5 | 1044 | ||
| 280.0 | 11 | 2.6 | 10 | 1149 | ||
| 186.7 | 16 | 1.9 | 15 | 1315 | ||
| 140.0 | 21 | 1.4 | 20 | 1447 | ||
| 112.0 | 25 | 1.1 | 25 | 1559 | ||
| 280.0 | 11 | 3.0 | 5 | 71 B4 | 1149 | |
| 186.7 | 16 | 2.4 | 7.5 | 1315 | ||
| 140.0 | 21 | 1.9 | 10 | 1447 | ||
| 93.3 | 31 | 1.3 | 15 | 1657 | ||
| 70.0 | 39 | 1.0 | 20 | 1824 | ||
| 56.0 | 47 | 0.8 | 25 | 1964 | ||
| 46.7 | 53 | 0.8 | 30 | 2087 | ||
| 0,55 | 560.0 | 8.4 | 2.8 | 5 | 71B2 | 912 |
| 373.3 | 13 | 2.2 | 7.5 | 1044 | ||
| 280.0 | 17 | 1.8 | 10 | 1149 | ||
| 186.7 | 24 | 1.3 | 15 | 1315 | ||
| 140.0 | 31 | 0.9 | 20 | 1447 | ||
| 112.0 | 37 | 0.8 | 25 | 1559 | ||
| 280.0 | 17 | 2.0 | 5 | 80A4 | 1149 | |
| 186.7 | 24 | 1.6 | 7.5 | 1315 | ||
| 140.0 | 32 | 1.3 | 10 | 1447 | ||
| 93.3 | 46 | 0.9 | 15 | 1657 | ||
| 0,75 | 560.0 | 12 | 2.1 | 5 | 80A2 | 912 |
| 373.3 | 17 | 1.6 | 7.5 | 1044 | ||
| 280.0 | 23 | 1.3 | 10 | 1149 | ||
| 186.7 | 32 | 1.0 | 15 | 1315 |
| Основные | |
|---|---|
| Производитель | Motovario |
| Страна производитель | Италия |
| Тип редуктора | Червячный |
| Состояние | Новое |
| Тип | Мотор-редуктор |
| Тип корпуса | Литой |
| Максимальный крутящий момент | 52 Нм |
| Минимальная мощность присоединяющегося электродвигателя | 0.06 кВт |
| Максимальная мощность присоединяющегося электродвигателя | 0.55 кВт |

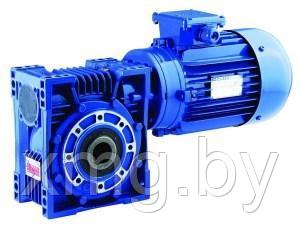

Мотор-редуктор червячный NMRW 040
