Цену уточняйте
NMRV - Размеры: 025-030-040-050-130-150.
NMRVpower – Размеры: 063-075-090-110.
Варианты исполнения: для соединения с фланцем двигателя, с входным приводным валом, с ограничителем крутящего момента.
Мощность: до 18.5 кВт.
Корпус современной концепции с универсальным креплением, выполненный из литого алюминиевого сплава (до 110 г) или серого чугуна G200 (130 и 150 г).
Коэффициент редукции: от 5 до 100.
Макс. крутящий момент 1550 Нм, макс. допустимая радиальная нагрузка 18 000 Н.
Алюминиевые узлы поставляются с маслом на синтетической основе, что позволяет монтировать их во всех положения, не изменяя количество смазки.
Червяк из цементированной/закаленной стали, червячное колесо из бронзы Cu Sn12 Ni2 (UNI7013-10).
Отшлифованный профиль червяка ZI (UNI4760).
Максимальная нагрузка проверена в соответствии с нормативами ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281.
Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010.
В распоряжении варианты с цилиндрической предступенью редукции HA31 для NMRV040/NMRV050, HW 030/040 для линейки NMRV-P.
В распоряжении имеются червячные редукторы различной конфигурации: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower.
Дополнительные варианты: защитная крышка, реактивная штанга, выходной фланец, комплект вала медленного вращения, ограничитель крутящего момента, уплотнительные кольца из viton, усиленные выходы, смазки для высоко- и низкотемпературных режимов работы и для использования в пищевой промышленности, заливная/сливная/контрольная пробки, пробка-отдушина.
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,75 | 11.3 | 407 | 2.1 | 80 | 90S6 | 12989 |
| 9.0 | 470 | 1.7 | 100 | 13500 | ||
| 1,1 | 11.3 | 598 | 1.4 | 80 | 90 L6 | 12989 |
| 9.0 | 689 | 1.1 | 100 | 13500 | ||
| 17.5 | 408 | 2.1 | 80 | 90S4 | 11210 | |
| 14.0 | 480 | 1.5 | 100 | 12076 | ||
| 1,5 | 22.5 | 478 | 2.3 | 40 | 100L6 | 10309 |
| 18.0 | 573 | 1.8 | 50 | 11105 | ||
| 15.0 | 659 | 1.4 | 60 | 11801 | ||
| 11.3 | 815 | 1.1 | 80 | 12989 | ||
| 17.5 | 557 | 1.5 | 80 | 90L4 | 11210 | |
| 14.0 | 655 | 1.1 | 100 | 12076 | ||
| 2,2 | 35.0 | 468 | 2.2 | 40 | 100LA4 | 8897 |
| 28.0 | 563 | 1.7 | 50 | 9584 | ||
| 23.3 | 648 | 1.4 | 60 | 10185 | ||
| 17.5 | 816 | 1.0 | 80 | 11210 | ||
| 36.0 | 479 | 2.2 | 25 | 112M6 | 8814 | |
| 30.0 | 546 | 2.1 | 30 | 9366 | ||
| 22.5 | 700 | 1.6 | 40 | 10309 | ||
| 18.0 | 840 | 1.2 | 50 | 11105 | ||
| 15.0 | 966 | 1.0 | 60 | 11801 | ||
| 35.0 | 438 | 1.3 | 80 | 90L2 | 8897 | |
| 28.0 | 525 | 1.0 | 100 | 9584 | ||
| 3 | 56.0 | 430 | 2.2 | 25 | 100LB4 | 7607 |
| 46.7 | 491 | 2.1 | 30 | 8084 | ||
| 35.0 | 638 | 1.6 | 40 | 8897 | ||
| 28.0 | 767 | 1.3 | 50 | 9584 | ||
| 23.3 | 884 | 1.0 | 60 | 10185 | ||
| 17.5 | 1113 | 0.8 | 80 | 11210 | ||
| 90.0 | 280 | 3.4 | 10 | 132S6 | 6494 | |
| 60.0 | 406 | 2.6 | 15 | 7434 | ||
| 45.0 | 535 | 1.9 | 20 | 8182 | ||
| 36.0 | 653 | 1.6 | 25 | 132S6 | 8814 | |
| 30.0 | 745 | 1.6 | 30 | 9366 | ||
| 22.5 | 955 | 1.2 | 40 | 10309 | ||
| 4 | 56.0 | 573 | 1.6 | 25 | 112M4 | 7607 |
| 46.7 | 655 | 1.6 | 30 | 8084 | ||
| 35.0 | 851 | 1.2 | 40 | 8897 | ||
| 28.0 | 1023 | 1.0 | 50 | 9584 | ||
| 23.3 | 1179 | 0.8 | 60 | 10185 | ||
| 120.0 | 287 | 3.1 | 7.5 | 132M6 | 5901 | |
| 90.0 | 374 | 2.6 | 10 | 6494 | ||
| 60.0 | 541 | 2.0 | 15 | 7434 | ||
| 45.0 | 713 | 1.5 | 20 | 8182 | ||
| 36.0 | 870 | 1.2 | 25 | 8814 | ||
| 5,5 | 140.0 | 334 | 2.5 | 10 | 132S4 | 5605 |
| 93.3 | 490 | 1.9 | 15 | 6416 | ||
| 70.0 | 645 | 1.4 | 20 | 7062 | ||
| 56.0 | 788 | 1.2 | 25 | 7607 | ||
| 46.7 | 900 | 1.2 | 30 | 8084 | ||
| 35.0 | 1171 | 0.9 | 40 | 8897 | ||
| 7,5 | 186.7 | 349 | 2.1 | 7.5 | 132M4 | 5092 |
| 140.0 | 455 | 1.8 | 10 | 5605 | ||
| 93.3 | 668 | 1.4 | 15 | 6416 | ||
| 70.0 | 880 | 1.0 | 20 | 7062 | ||
| 56.0 | 1074 | 0.9 | 25 | 7607 | ||
| 46.7 | 1228 | 0.8 | 30 | 8084 | ||
| 35.0 | 1596 | 0.7 | 40 | 8897 |
| Основные | |
|---|---|
| Производитель | Motovario |
| Страна производитель | Италия |
| Тип редуктора | Червячный |
| Состояние | Новое |
| Тип | Мотор-редуктор |
| Тип корпуса | Литой |
| Максимальный крутящий момент | 1227 Нм |
| Минимальная мощность присоединяющегося электродвигателя | 0.37 кВт |
| Максимальная мощность присоединяющегося электродвигателя | 11 кВт |

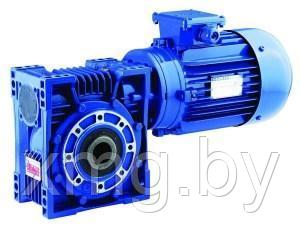

Мотор-редуктор червячный NMRV 130
