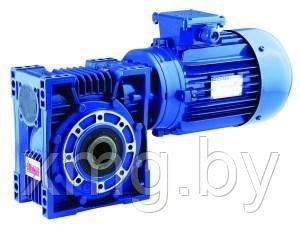

Мотор-редуктор червячный NMRV 030 передаточное число 100
влево
  • Мотор-редуктор червячный NMRV 030 передаточное число 100, фото 2
вправо

Мотор-редуктор червячный NMRV 030 передаточное число 100

  • В наличии
  • Оптом и в розницу

Оптовые и розничные цены уточняйте

+375 17 542 27 27
  • +375 29 660 77 27
  • +375 29 142 27 27
  • +375 17 231 17 71
    Тел/факс
  • График работы
  • Адрес и контакты
Описание
Характеристики

NMRV - Размеры: 025-030-040-050-130-150.

NMRVpower – Размеры: 063-075-090-110.

Варианты исполнения: для соединения с фланцем двигателя,  с входным приводным валом, с ограничителем крутящего момента.

Мощность: до 18.5 кВт.

Корпус современной концепции с универсальным креплением, выполненный из литого алюминиевого сплава (до 110 г) или серого чугуна G200 (130 и 150 г).

Коэффициент редукции: от 5 до 100.

Макс. крутящий момент 1550 Нм, макс. допустимая радиальная нагрузка 18 000 Н.

Алюминиевые узлы поставляются с маслом на синтетической основе, что позволяет монтировать их во всех положения, не изменяя количество смазки.

Червяк из цементированной/закаленной стали, червячное колесо из бронзы Cu Sn12 Ni2 (UNI7013-10).

Отшлифованный профиль червяка ZI (UNI4760).

Максимальная нагрузка проверена в соответствии с нормативами ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281.

Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010.

В распоряжении варианты с цилиндрической предступенью редукции HA31 для NMRV040/NMRV050, HW 030/040 для линейки NMRV-P.

В распоряжении имеются червячные редукторы различной конфигурации: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower.

Дополнительные варианты: защитная крышка, реактивная штанга, выходной фланец, комплект вала медленного вращения, ограничитель крутящего момента, уплотнительные кольца из viton, усиленные выходы, смазки для высоко- и низкотемпературных режимов работы и для использования в пищевой промышленности, заливная/сливная/контрольная пробки, пробка-отдушина.





Габаритные и присоединительные размеры

Габаритные размеры мотор-редуктора NMRV 030

Технические характеристики

Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Н*м Сервис-фактор Передаточное число Электродвигатель IEC Радиальная нагрузка, Н
0,06 280.0 1.8 10.1 5 56A4 597
186.7 2.6 6.9 7.5 683
140.0 3.4 5.4 10 752
93.3 4.7 3.8 15 861
70.0 6.0 3.0 20 948
56.0 7.0 3.0 25 1021
46.7 8.0 2.5 30 1085
35.0 9.7 1.9 40 1194
28.0 11 1.5 50 1286
23.3 13 1.3 60 1367
17.5 14 0.9 80 1504
15.0 18 0.9 60 63А6 1583
0,09 560.0 1.4 8.8 5 56A2 474
373.3 2.0 6.5 7.5 542
280.0 2.6 5.0 10 597
186.7 3.7 3.5 15 683
140.0 4.8 2.5 20 752
112.0 5.7 2.8 25 810
93.3 6.5 2.3 30 861
70.0 8.1 1.7 40 948
56.0 10 1.4 50 1021
46.7 11 1.1 60 56A2 1085
35.0 13 0.9 80 1194
280.0 2.7 6.7 5 56B4 597
186.7 3.9 4.6 7.5 683
140.0 5.0 3.6 10 752
93.3 7.1 2.5 15 861
70.0 9.0 2.0 20 948
56.0 10 2.0 25 1021
46.7 12 1.7 30 1085
35.0 14 1.2 40 1194
28.0 17 1.0 50 1286
23.3 19 0.9 60 1367
180.0 4.1 4.9 5 63B6 692
120.0 5.9 3.4 7.5 792
90.0 7.6 2.6 10 871
60.0 11 1.9 15 997
45.0 13 1.5 20 1098
36.0 15 1.5 25 1183
30.0 17 1.2 30 1257
22.5 21 1.0 40 1383
18.0 24 0.7 50 1490
0,12 280.0 3.6 5.1 5 63A4 597
186.7 5.2 3.4 7.5 683
140.0 6.7 2.7 10 752
93.3 9.5 1.9 15 861
70.0 12 1.5 20 948
56.0 14 1.5 25 1021
46.7 16 1.3 30 1085
35.0 19 0.9 40 1194
28.0 23 0.8 50 1286
180.0 5.4 3.7 5 63C6 692
120.0 7.9 2.5 7.5 792
90.0 10 2.0 10 871
60.0 14 1.4 15 997
45.0 18 1.1 20 1098
36.0 20 1.1 25 63C6 1183
30.0 23 0.9 30 1257
Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Н*м Сервис-фактор Передаточное число Электродвигатель IEC Радиальная нагрузка, Н
0,18 560.0 2.7 4.4 5 63A2 474
373.3 4.0 3.2 7.5 542
280.0 5.2 2.5 10 597
186.7 7.5 1.7 15 683
140.0 10 1.3 20 752
112.0 11 1.4 25 810
93.3 13 1.1 30 861
70.0 16 0.9 40 948
280.0 5.3 3.4 5 63B4 597
186.7 7.8 2.3 7.5 683
140.0 10 1.8 10 752
93.3 14 1.3 15 861
70.0 18 1.0 20 948
56.0 21 1.0 25 63B4 1021
46.7 24 0.8 30 1085
0,25 560.0 3.8 3.2 5 63 B2 474
373.3 5.6 2.3 7.5 542
280.0 7.2 1.8 10 597
186.7 10 1.3 15 683
140.0 13 0.9 20 752
112.0 16 1.0 25 810
93.3 18 0.8 30 861
0,37 560.0 5.6 2.1 5 71A2 474
373.3 8.2 1.6 7.5 542
280.0 11 1.2 10 597
186.7 15 0.8 15 683

Монтажные схемы

Схемы монтажа мотор редукторов NMRV



Основные
Производитель  Motovario
Страна производительИталия
СостояниеНовое
ТипМотор-редуктор
Тип редуктора  Червячный
Тип корпусаЛитой
Максимальный крутящий момент24.0 (Нм)
Минимальная мощность присоединяющегося электродвигателя0.06 (кВт)
Максимальная мощность присоединяющегося электродвигателя0.25 (кВт)
