Насос горизонтальный двустороннего входа Д

Насосы горизонтальные двустороннего входа Д, 1Д, 2Д

Назначение и конструкция:
Насосы типа Д, 1Д и 2Д — центробежные, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.

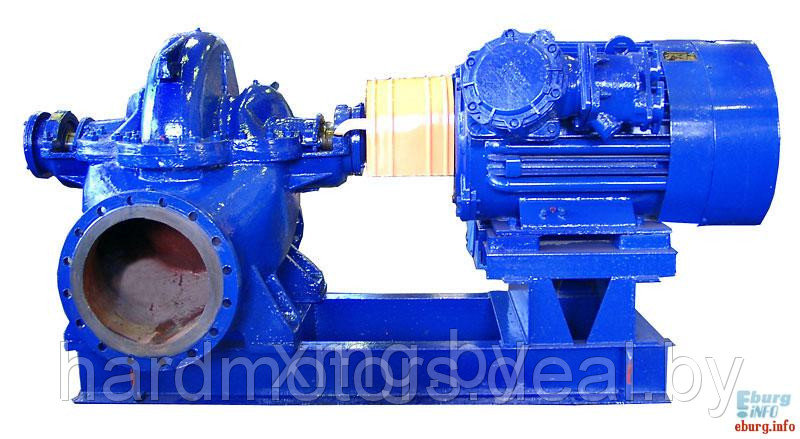

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, или полужесткой и другими соединительными муфтами на соответствующие моменты.
Корпус представляет собой отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. В зависимости от перекачиваемой среды и условий эксплуатации корпус может быть изготовлен: из серого чугуна — CЧ25, серого чугуна с противокоррозионным покрытием проточной части, стали 25Л или хромоникелевой стали 12Х18Н9ТЛ. Рабочее колесо может быть изготовлено из серого чугуна — СЧ25, стали 25Л, хромоникелевой стали 12Х18Н9ТЛ или бронзы. Вал насоса изготавливается из стали 45, 30ХГСА и 95Х18. Допускается замена материалов другими, не ухудшающими эксплуатационные качества насосов.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны. Благодаря чему возможны разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Опорами ротора служат радиальные и радиально-упорные шариковые подшипники, смазанные консистентной смазкой. Допускается применение подшипников, заправленных консистентной смазкой на весь срок службы. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. По желанию заказчика в насосах могут быть установлены двойные торцовые уплотнения с системами обеспечения работоспособности двойного торцового уплотнения. Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
Агрегаты могут комплектоваться: частотными преобразователями и устройствами плавного пуска, контрольно- измерительными приборами с вторичными преобразователями для контроля технологических и механических параметров.

Перекачиваемая жидкость:
Насосы центробежные двухстороннего входа типа Д и агрегаты электронасосные на их основе, предназначены для перекачивания воды (в том числе морской, пластовой) и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 Х 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5ГПа(650 кгс/мм2).

Условные обозначения:
Например: 1Д200-90 а-т-А-Е-У2ТУ26-06-1510-88, где
1Д200-90- марка насоса (агрегата) :
1 — первая модернизация насоса;
Д – насос двустороннего входа;
200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
«м», «а», «б»- индекс обточки рабочего колеса («м»- увеличенный, «а» или «б» –уменьшенные диаметры рабочего колеса).
Тип уплотнения вала:
без обозначения – двойной сальник,
т – одинарное торцовое.
По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
Исполнение по материалу проточной части:
детали корпуса/рабочее колесо:
- без обозначения – серый чугун (СЧ 25),
-пкп- серый чугун с противокоррозионным покрытием проточной части корпуса;
- А- углеродистая сталь (сталь 25Л),
- К- хромоникелевая сталь типа 12Х18Н9Т.
- Б — рабочее колесо из бронзы
Индекс исполнения:
-без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в не взрыво и пожароопасных производствах;
-«Е» — для насосов (агрегатов), в комплекте со взрывозащищенными электродвигателями предназначенных для эксплуатации во взрыво — и пожароопасных производствах.
Для производств без требований по взрывозащите и пожароопасности насосы с индексом «Е» агрегатируются невзрывозащищенными электродвигателями.
