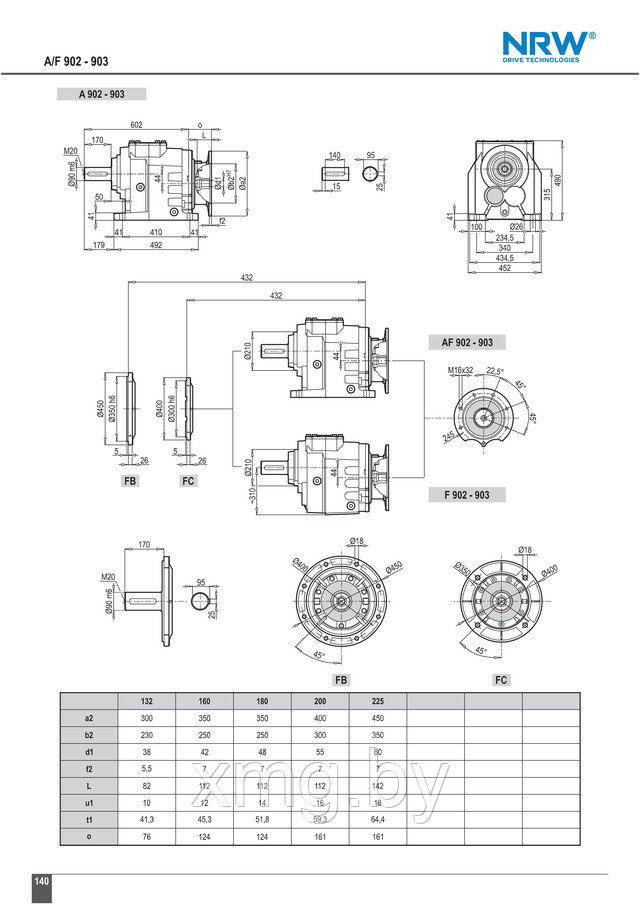

Цилиндрический редуктор NRW A/F 903

  Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью цилиндрических шестерен, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой.

  Цилиндрические мотор-редукторы NRW (Германия) в чугунном корпусе построены по модульному принципу:

  Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами.

  Цилиндрические соосные редукторы NRW (Германия) в чугунном корпусе — подходят для всех применений.

  Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации редуктора.

Общие характеристики:

• корпус из чугуна;
• входные и выходные валы изготовлены из стали 39 NiCrMo3;
• используются высококачественные подшипники;
• используются высококачественные сальники;
• уровень шума 60/65 dBA;
• КПД 94-98%;
• передаточные значения от 55,75 до 242,67;
• подходят для электродвигателей трех габаритных размеров (132, 160, 180, 200);
• обеспечивают крутящий момент на выходе от 1463 до 8554 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

• насосах;
• конвейерах;
• мешалках;
• тяжелых условиях.
•

Характеристики редукторов NRW A/F903 в зависимости от мощности электродвигателя и передаточного числа.

Общие характеристики:

Смазка:

Редукторы NRW A/F 903 поставляются с синтетическим и минеральным маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Рекомендованное количество масла [л] в зависимости от монтажного положения приведены в таблице.

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
